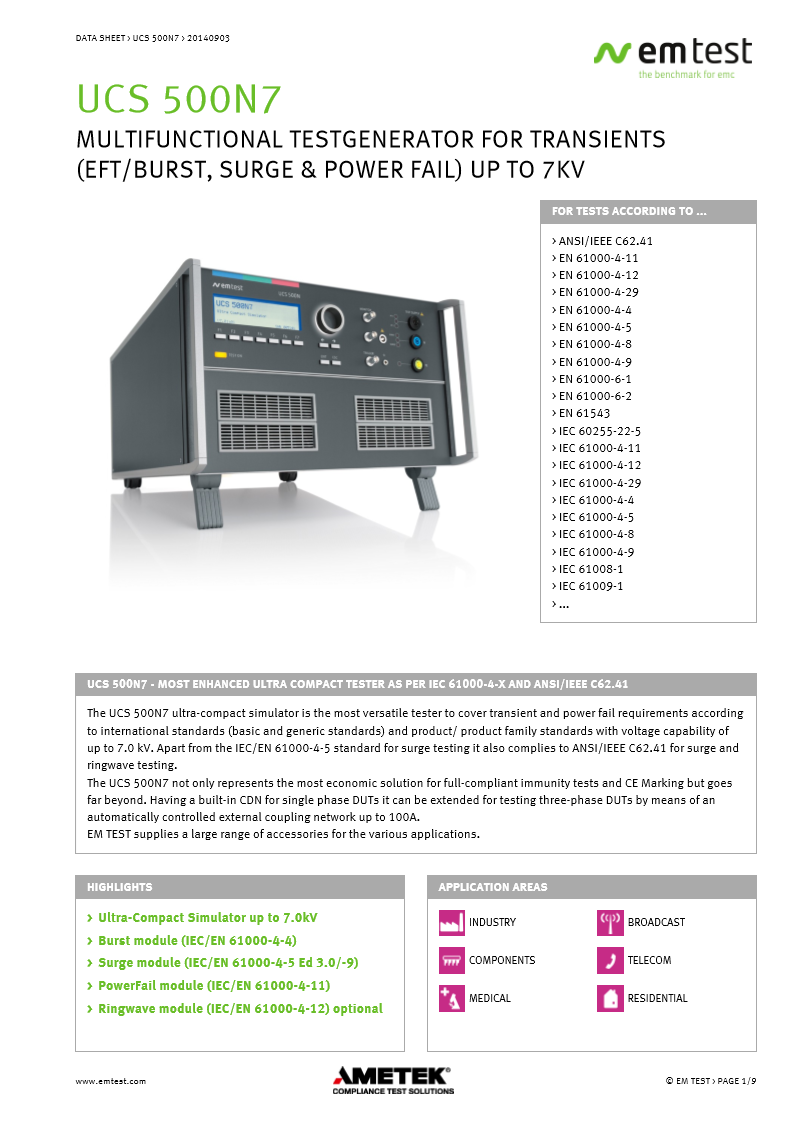

emtest UCS 500N7
7kV多功能EMS抗擾性模擬測試器
多種功能模擬測試 EFT/BURST 5.5kV , SURGE 7kV , POWER FAIL 等 , 完全符合 IEC 61000-4-4 , IEC 61000-4-5 , IEC 61000-4-11 , IEC 61000-4-29

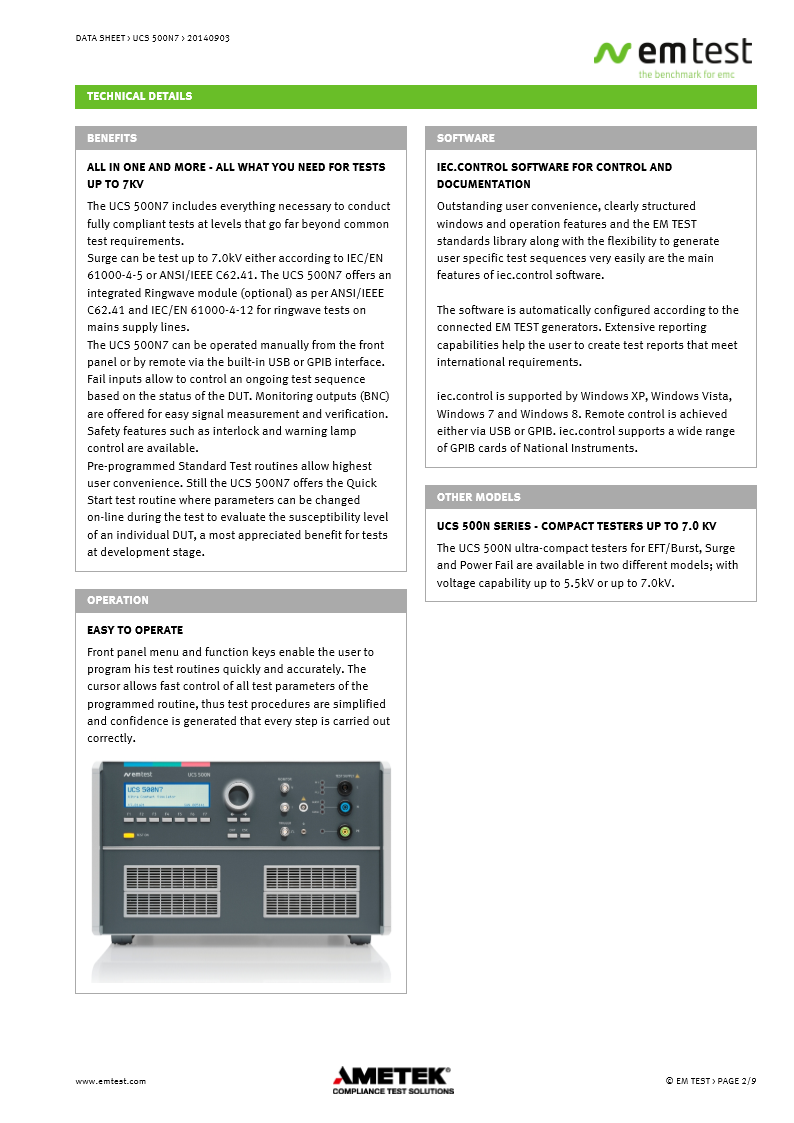

*操控簡單,前面板可操作設定
*Quick Star 可測試中快速設定測試參數及內建IEC標準測試成序

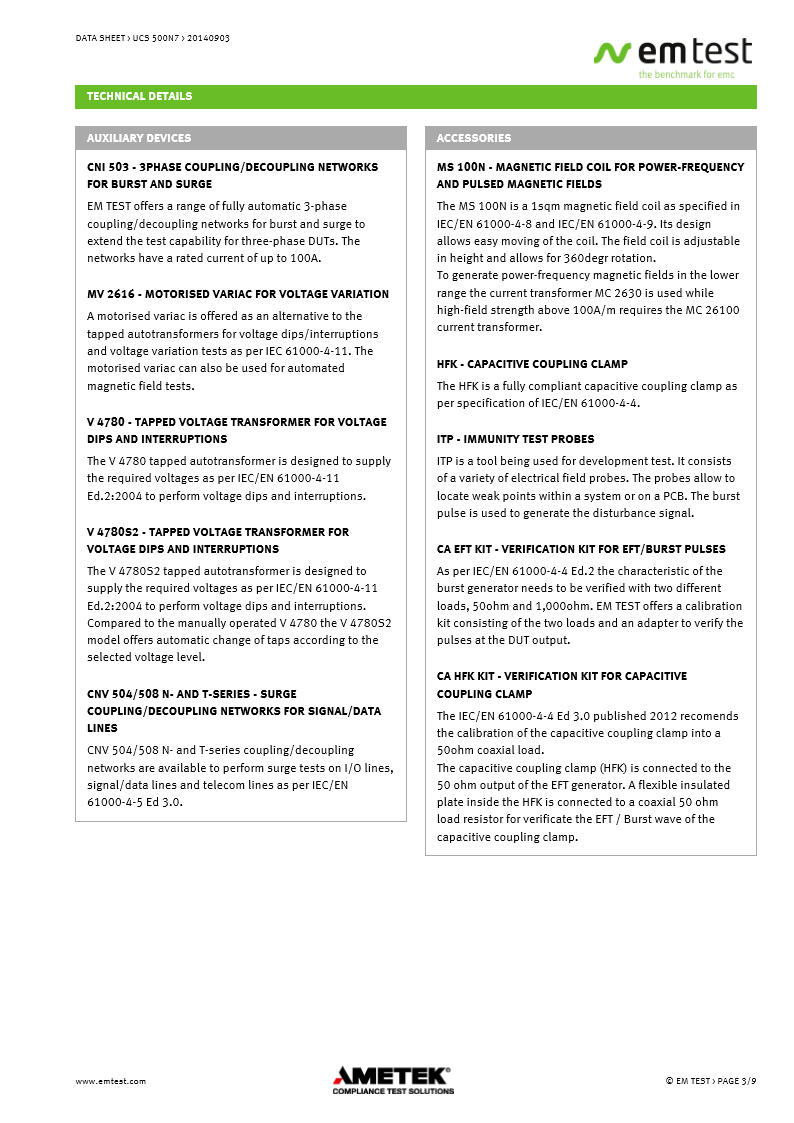

*內建300V/16A單相CDN,可選購擴充三相100A CDN(EFT,SURGE)

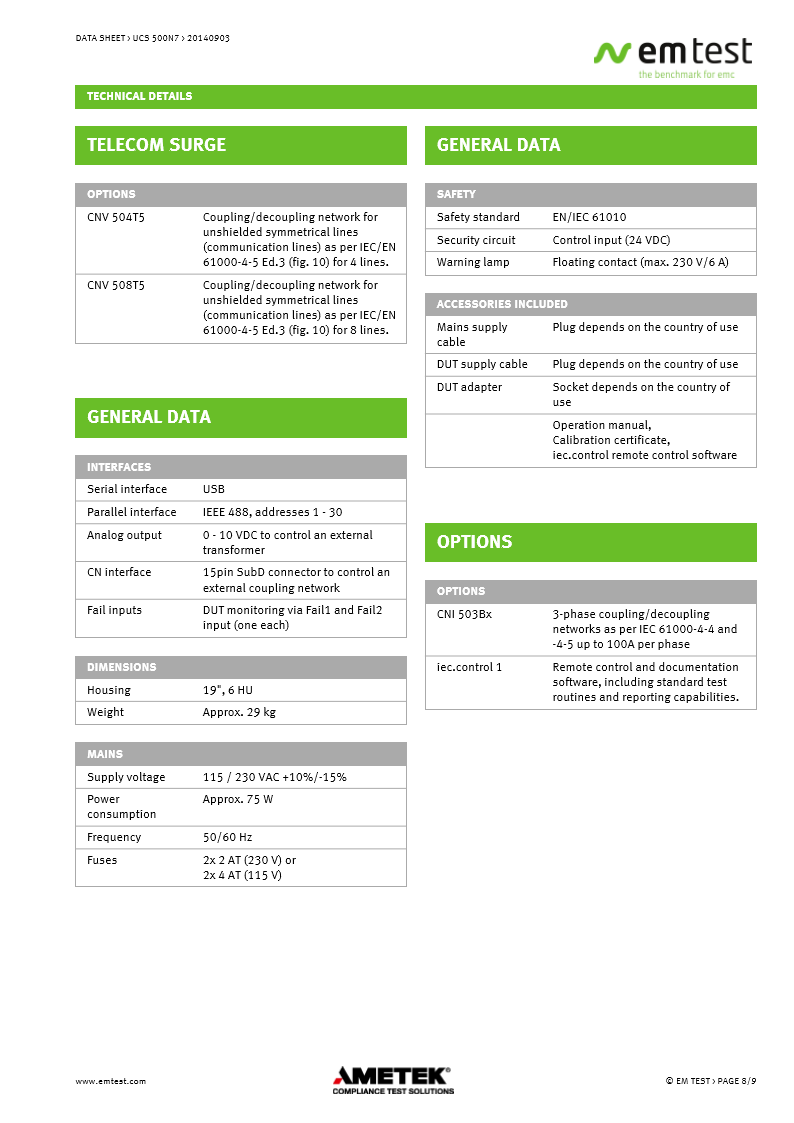

*介面:USB,IEEE488,Analog output,CN interface,Fail inputs
*使用電源:115/230 VAC , 50/60HZ

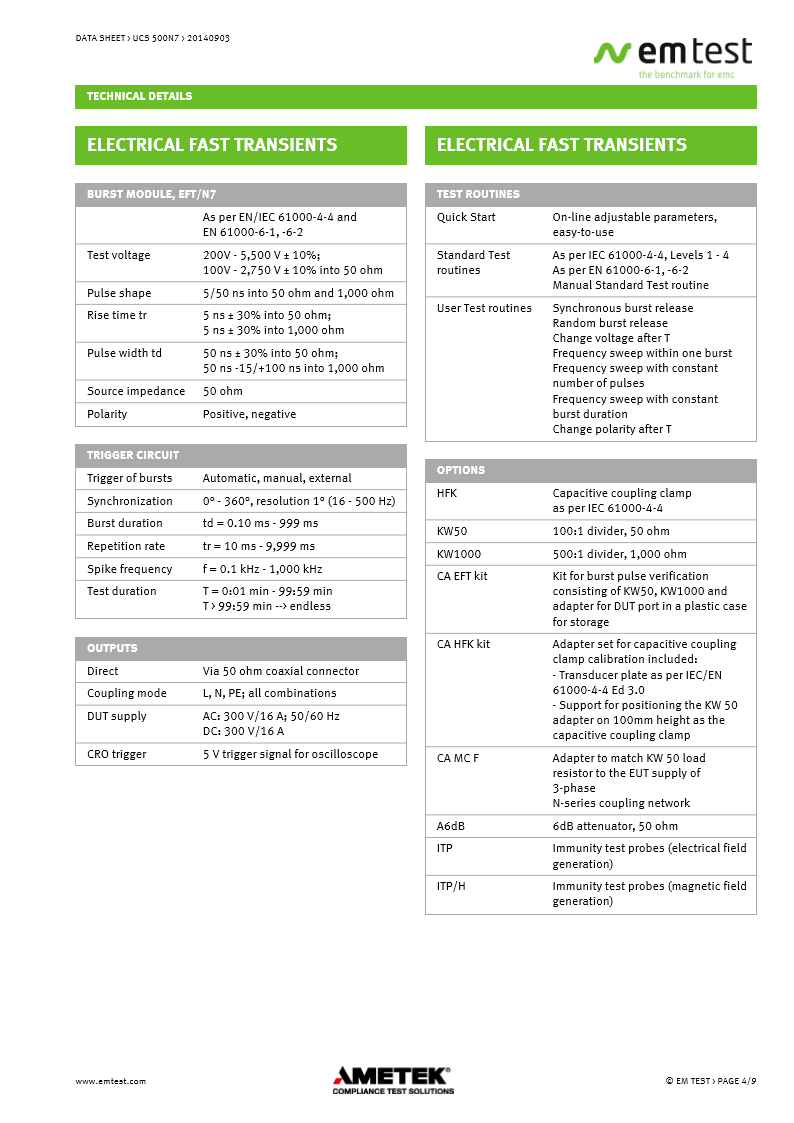

*EFT/BURST:符合 IEC/EN 61000-4-4 標準
測試電壓 200V~5500V,波形 5/50ns
正負極性設定, 0~360度角同步觸發測試
可選購測試信號線和控制線用的EFT耦合夾具

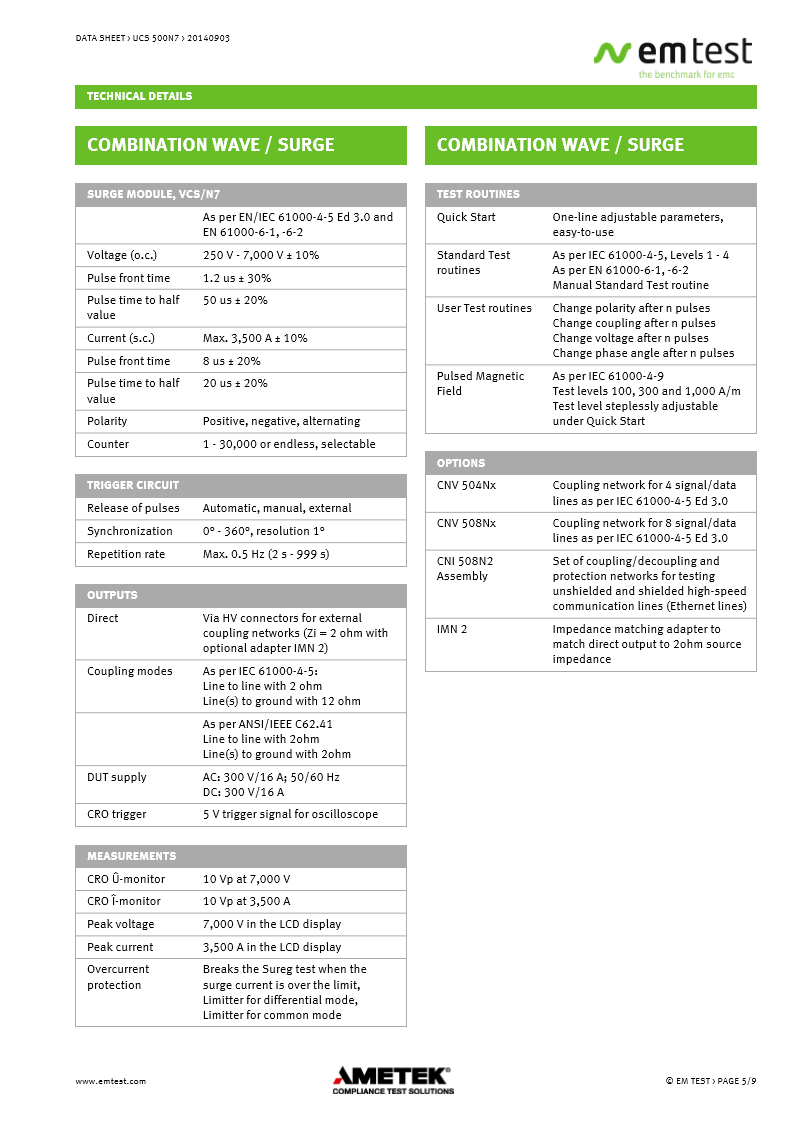

*SURGE組合波:符合 IEC/EN 61000-4-5 , 61000-4-8 , 61000-4-9 標準
測試電壓(o.c.)250V~7000V,波形 1.2/50us
輸出電流(s.c.)最大3500A,波形 8/20us
正/負/交替極性設定,0~360度角同步觸發測試

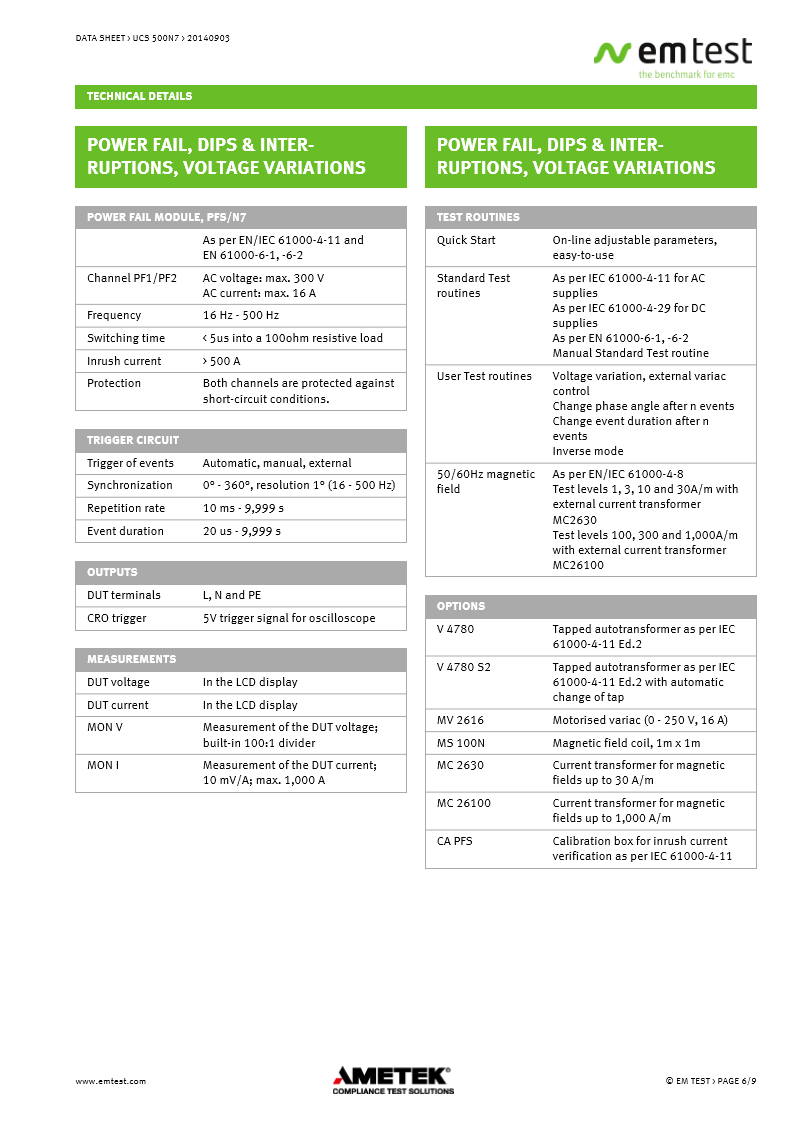

*POWER FAIL , DIP & INTERRUPTION , VARIATIONS:
符合 IEC/EN 61000-4-11 , 61000-4-29 標準
PF1/PF2輸入容量:300V/16A 16~500HZ AC/DC
EUT輸出端L,N,PE,0~360度角同步觸發測試

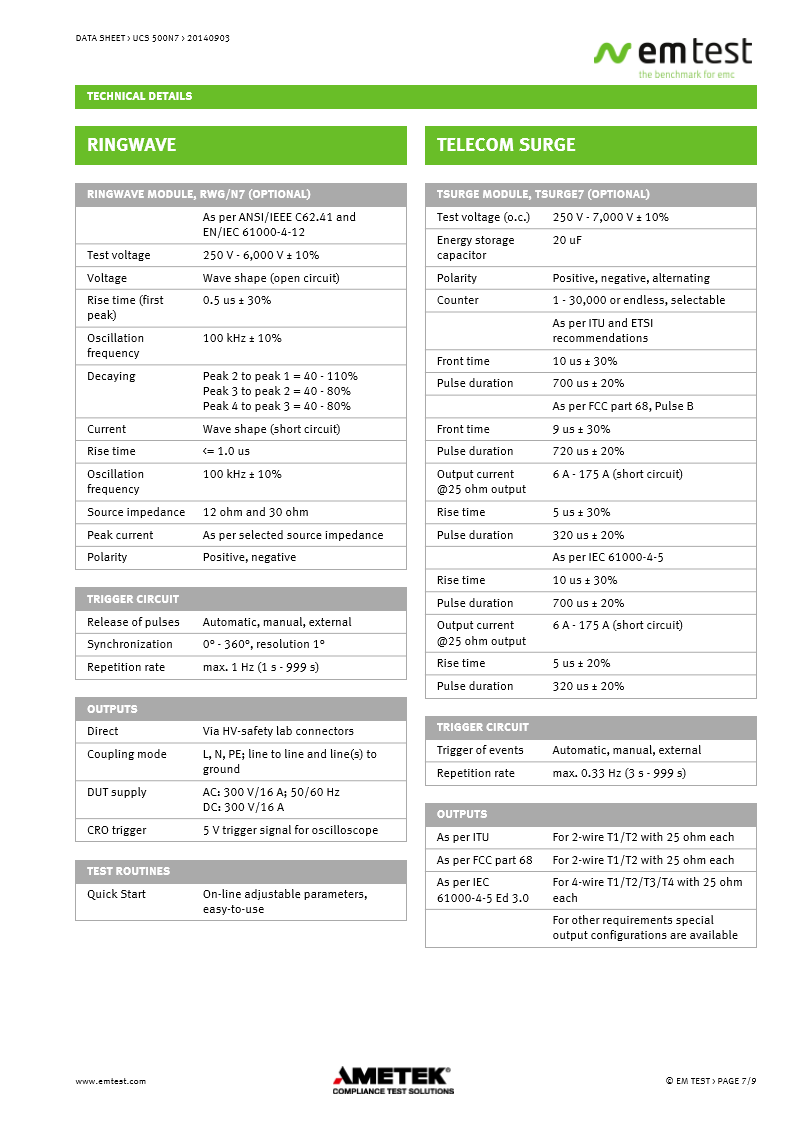

*可選購 RINGWAVE 模組:符合 IEC/EN 61000-4-12
測試電壓250V~6000V
上升時間(fist peak) 0.5us
振盪頻率 100kHZ
*可選購 TELCOM SURGE 模組:
測試電壓 250V~7000V,波形 10/700us
電容儲存容量 20uF
輸出電流 6A~175A
